CBN-Werkzeuglösungen für die Bearbeitung von aufgekohlten Stahlwerkstoffen

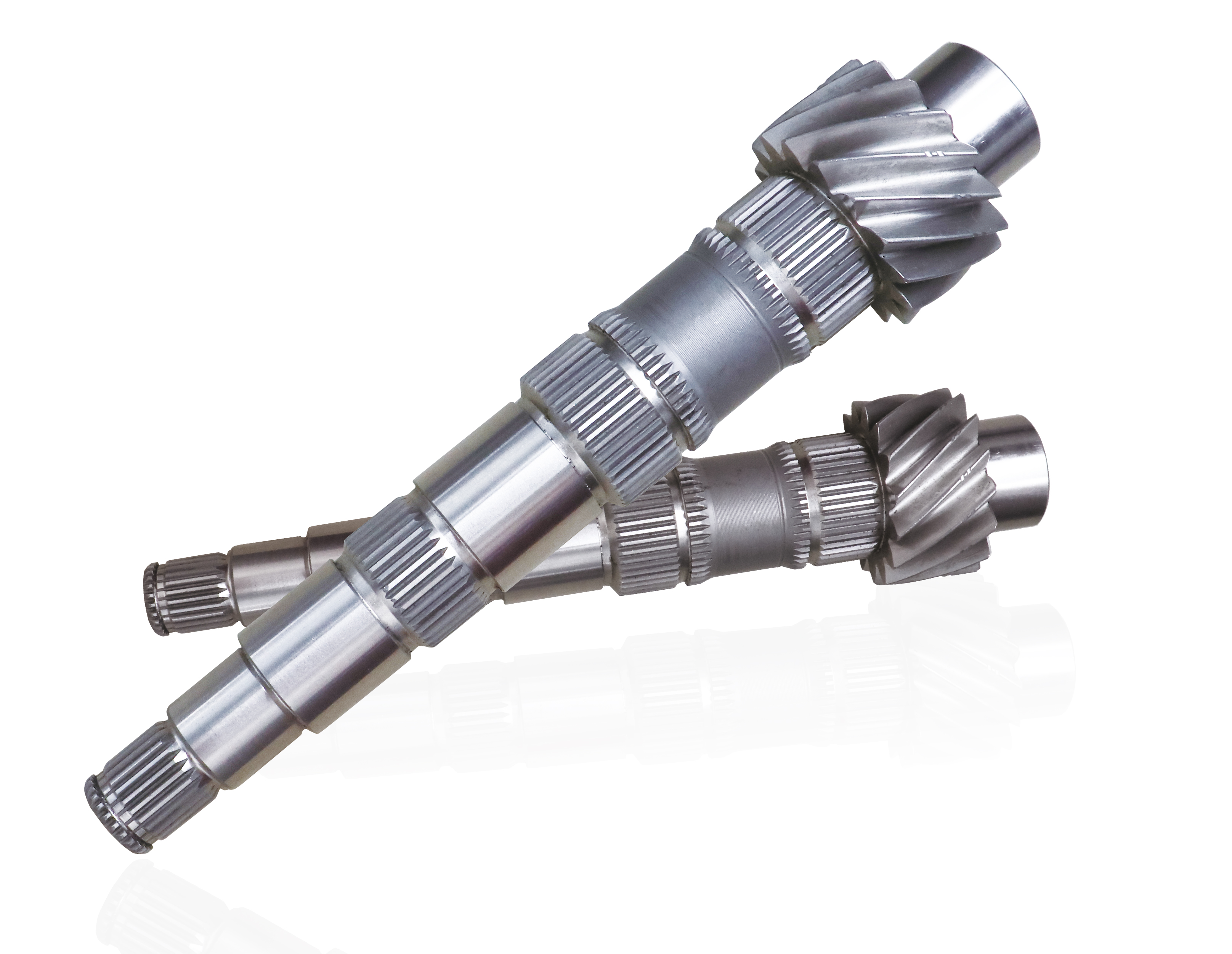

Abtriebswellengetriebe aus 20CrMnTiH Material. Es ist eine gute Leistung aufgekohlten Stahl mit hoher Härtbarkeit und hohe niedrige Temperatur Schlagzähigkeit, die Härte des Werkstücks Material ist etwa HRC60, und die Bearbeitung Methode ist stark intermittierende Bearbeitung.

WSS wählte das Material so aus, dass es gegen Ausbrüche beständig ist, und erhöhte die Anfasung der Schneidkante. Im Test wurden eine feste Geschwindigkeit von 800 U/min, ein Vorschub von 0,08 mm/r und ein Bearbeitungsaufmaß von 0,2 mm zur Steuerung des Bearbeitungsprozesses verwendet. Durch die Vermeidung von Ausbrüchen wird die Bearbeitungsgenauigkeit der Werkstückgröße stabilisiert. Zur gleichen Zeit, für den Rand des ultra-feinen Schleifen und Polieren, und erhöhen Sie die Beschichtung zur weiteren Verbesserung der Leistung des Werkzeugs. Verlängern Sie die Lebensdauer des Werkzeugs.

Darüber hinaus wird aufgrund der langen Größe des zu bearbeitenden Teils eine Klemme und eine obere Klemmung verwendet, um die Steifigkeit des Werkstückendes zu erhöhen, und eine solche Klemmung ist der Verbesserung der Bearbeitungsgenauigkeit und der Oberflächenqualität förderlich.

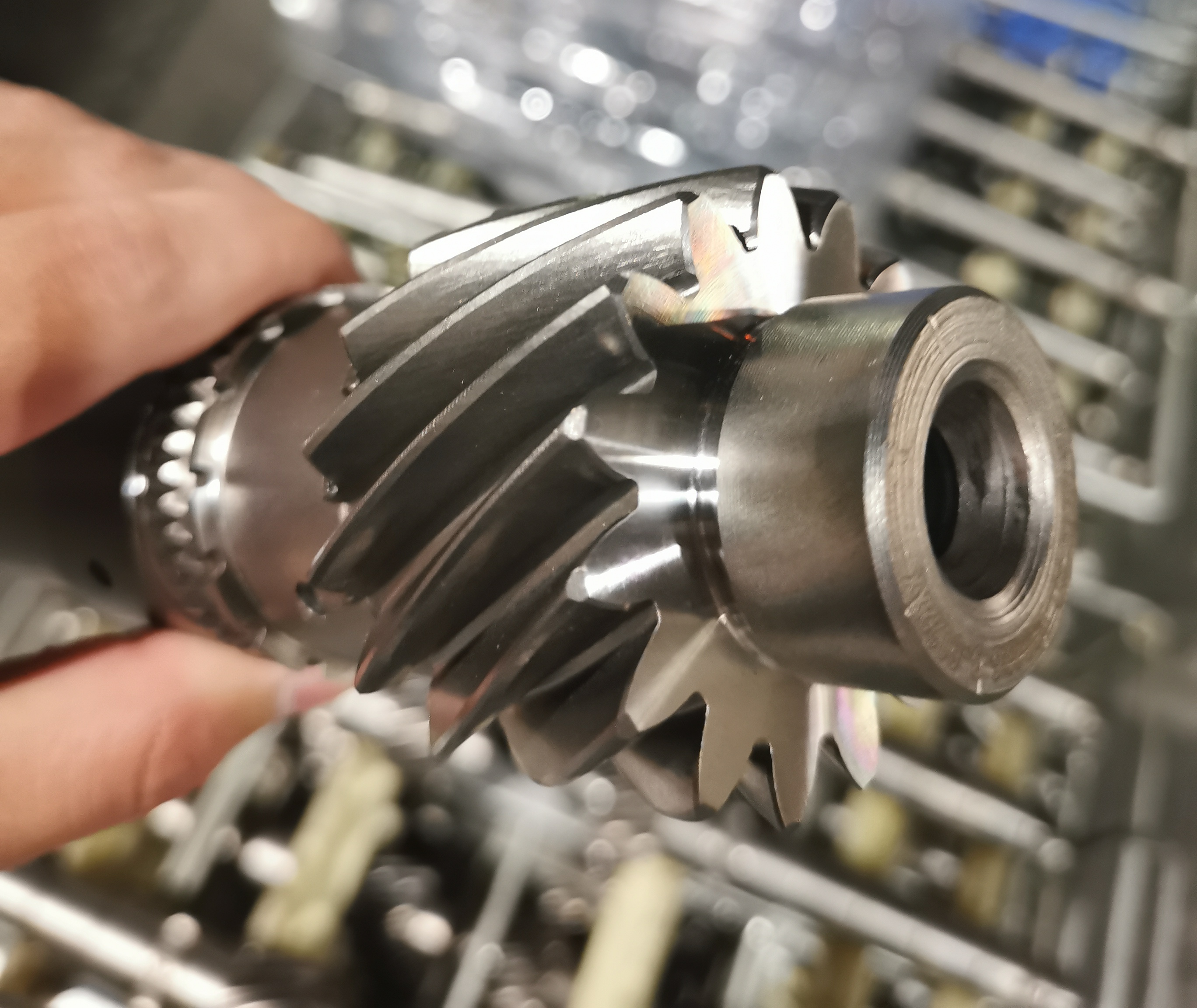

Bearbeitungsteil: Zahnradfläche
